低压成套3C产品目录之“低压抽出式开关设备”（GCK、GCS、MNS）
【达诺检测原创文章，版权所有，禁止转载】
* 温馨提示：有具体问题或需求，请拨打免费服务热线：4000088852 垂询
适用标准：GB7251.12-2013
低压抽出式开关设备主要用于发电厂、石油、化工、冶金和纺织业。高层建筑等行业的配电系统及在大型发电厂、石化系统等自动化程度高，要求与计算机联接额场所，作为三相交流频率为50Hz（或60Hz）、额定工作电压为380V（或660V）、额定电流为6300A及一下的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。其结构特点主要表现在以下三方面：
（1）GCK系列

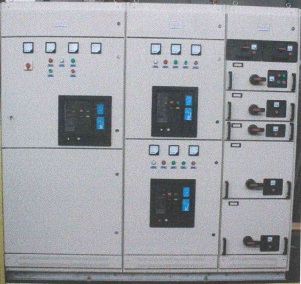

图1 GCK外观示例
柜体由冷轧钢板及冷轧型材加工成结构件，用螺栓组装而成，每一柜体分隔成三个部分：顶部是可供水平母线贯穿的主母线室；前面部分用隔板分隔成若干个功能单元小室；后面部分为电缆室，室内装有支架，用于敷设进出电缆。
抽屉系统：每个功能单元的电器元件均安装在一个抽屉上，可使整个单元脱离柜体，维修安全、方便。
插入系统：主开关为插接式结构，用手柄摇动螺杆来完成与母线的接通和断开。
固定式系统：电器元件均固定安装于小室内的横梁或安装板上（见图1、图2）。
表1 GCK系列低压抽出式成套开关设备的主要技术参数
|
型号 |
额定工作电压Ue（V） |
额定工作电流In（A） |
额定短时耐受电流Icw（kA） |
额定峰值耐受电流Ipk（kA） |
抽出式功能单元额定电流（A） |
|
GCK |
380、660 |
630、1000、1250、1600、2000、2500、3150、3500、4000、5000、6300 |
30 |
63 |
32、40、50、63、80、100、125、160、200、225、250、315、400、500、630 |
|
50 |
105 |
||||
|
65 |
143 |
||||
|
80 |
176 |
||||
|
100 |
220 |
（2）GCS系列
开关设备的主构架采用8MF型钢。构架采用拼装和部分焊接两种结构形式。主构架上均有安装模数孔E=20mm。开关设备各功能室严格分开，其隔室主要分为功能单元室、母线室和电缆室，各单元的功能相对独立。水平母线置于柜体顶部。馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆室内电缆的连接通过转接件实现，既提高了电缆的使用可靠性，又极大地方便了用户对电缆的安装与维修（见图3、图4）。
图3 GCS外观示例
表2 GCS系列低压抽出式成套开关设备的主要技术参数
|
型号 |
额定工作电压Ue（V） |
额定工作电流In（A） |
额定短时耐受电流Icw（kA） |
额定峰值耐受电流Ipk（kA） |
抽出式功能单元额定电流（A） |
|
GCS |
380、660 |
630、1000、1250、1600、2000、2500、3150、3500、4000、5000、6300 |
30 |
63 |
32、40、50、63、80、100、125、160、200、225、250、315、400、500、630 |
|
50 |
105 |
||||
|
65 |
143 |
||||
|
80 |
176 |
||||
|
100 |
220 |
（3）MNS系列
设计紧凑，较小的空间能容纳较多的功能单元；结构通用性强，组装灵活，以25mm为模数的C形型材能满足各种形式结构、防护等级和环境要求；采用标准模块设计，分别可组成保护、操作、转换、控制和指示等标准单元，用户可根据需要任意选用组装，以200余种组装件可以组成不同方案的柜架结构和抽屉单元；安全性能方面，大量采用高强度阻燃性工程塑料组件，有效加强防护安全性能；技术性能方面，主要参数达到国际水平；压缩场地方面，可大大压缩储存和运输预制件的场地；装配方便，不需要特殊复杂工具（见图5、图6）。
图5 MNS外观示例
表3 MNS系列低压抽出式成套开关设备的主要技术参数
|
型号, |
额定工作电压Ue（V） |
额定工作电流In（A） |
额定短时耐受电流Icw（kA） |
额定峰值耐受电流Ipk（kA） |
抽出式功能单元额定电流（A） |
|
MNS |
380、660 |
630、1000、1320、1600、2110、2500、3200、3600、4000、5000、6300 |
30 |
63 |
20、32、40、50、63、80、100、125、160、200、225、250、315、400、500、630 |
|
50 |
105 |
||||
|
65 |
143 |
||||
所以如果您正头疼如何申请低压成套3C认证，不妨来电与我们沟通，我们会提供最周到和具性价比的认证方案，供您选择。
